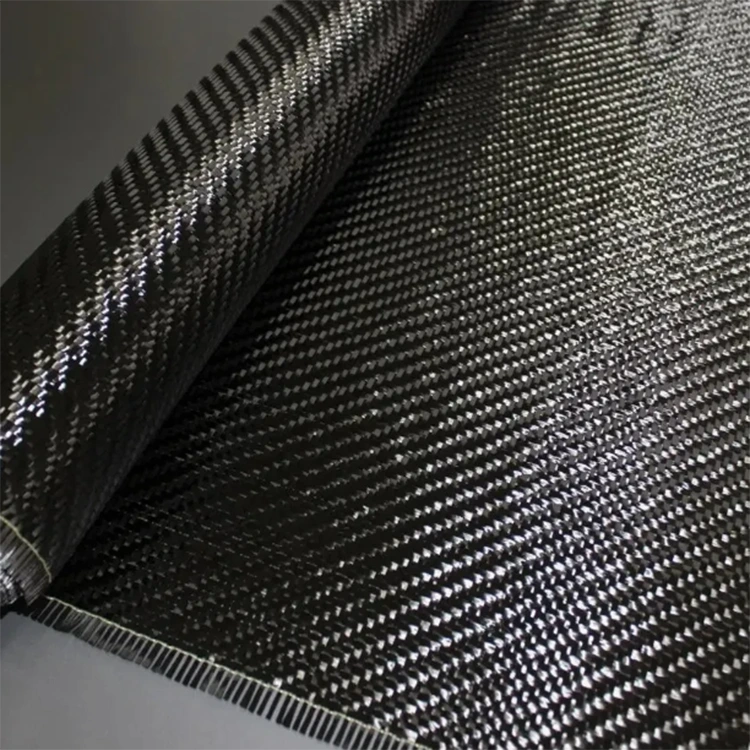

Еднопосочен плат от въглеродни влакна

Еднопосочната тъкан от въглеродни влакна се доставя в жакардова тъкана конструкция в тази спецификация. Процесът на тъкане контролира подреждането на преждите от въглеродни влакна, за да създаде определена структура на тъканта и шарка на повърхността. За разлика от стандартната обикновена или кепър тъкан, жакардовото тъкане позволява подредбата на преждата да бъде разнообразна, за да се получат различни видими дизайни.

За композитното производство моделът на тъканта е само една част от спецификацията на материала. Степента на въглеродни влакна, теглото на тъканта, разположението на нишките, системата от смола, дебелината на ламината и условията на формоване имат по-голямо влияние върху свойствата на готовия композит. Поради това жакардовата конструкция е най-уместна, когато структурата на тъканта и видимата повърхност трябва да се вземат предвид при избора на материал.

Как жакардовата тъкан от въглеродни влакна е различна

Тъканите от обикновени и кепърови въглеродни влакна използват относително правилни преплитащи се шарки. Жакардовото тъкане използва контролиран избор на прежда по време на тъкане, което позволява на специфични области от тъканта да следват различни подредби на шарките.

Това променя външния вид на изтъканата повърхност, без да прави самата тъкан заместител на структурния дизайн. Ако тъканта ще се използва в носещ товар ламинат, необходимият клас влакна, теглото на тъканта, системата от смола и конструкцията на ламината трябва да бъдат установени в съответствие с изискванията за компонентите.

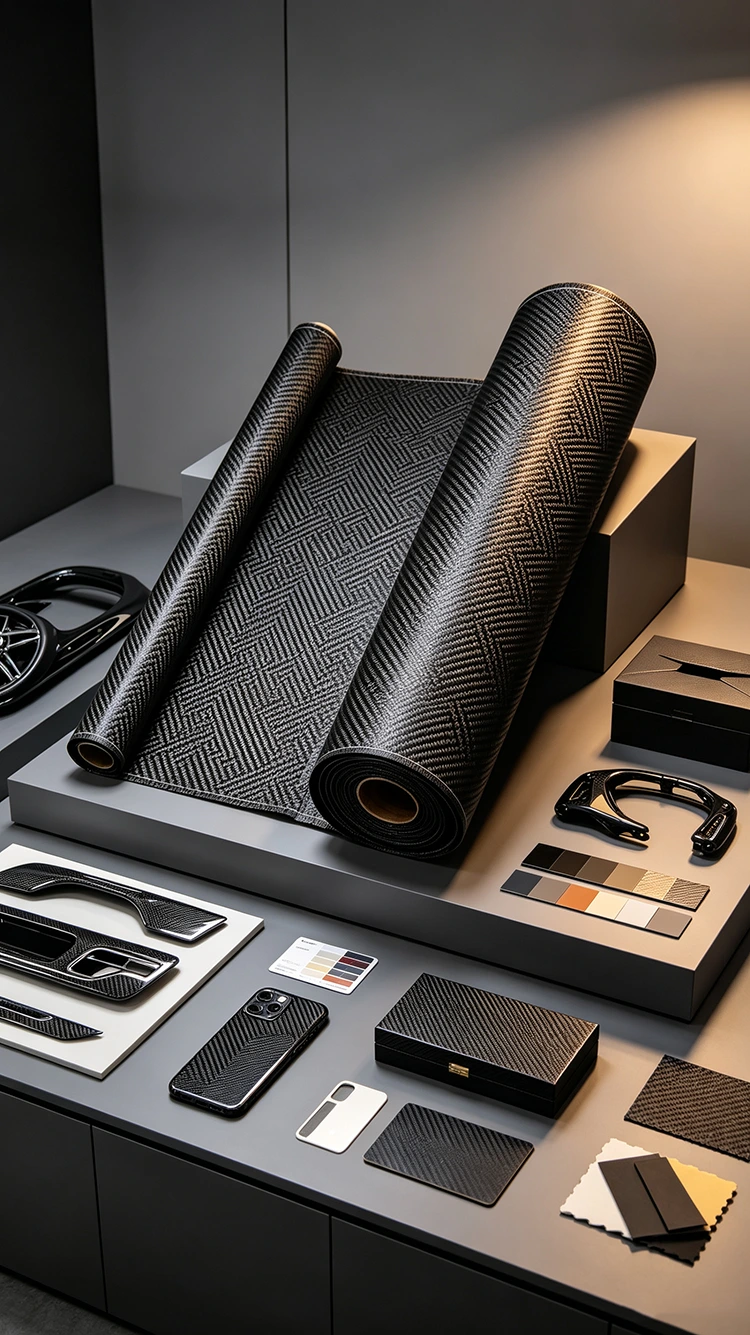

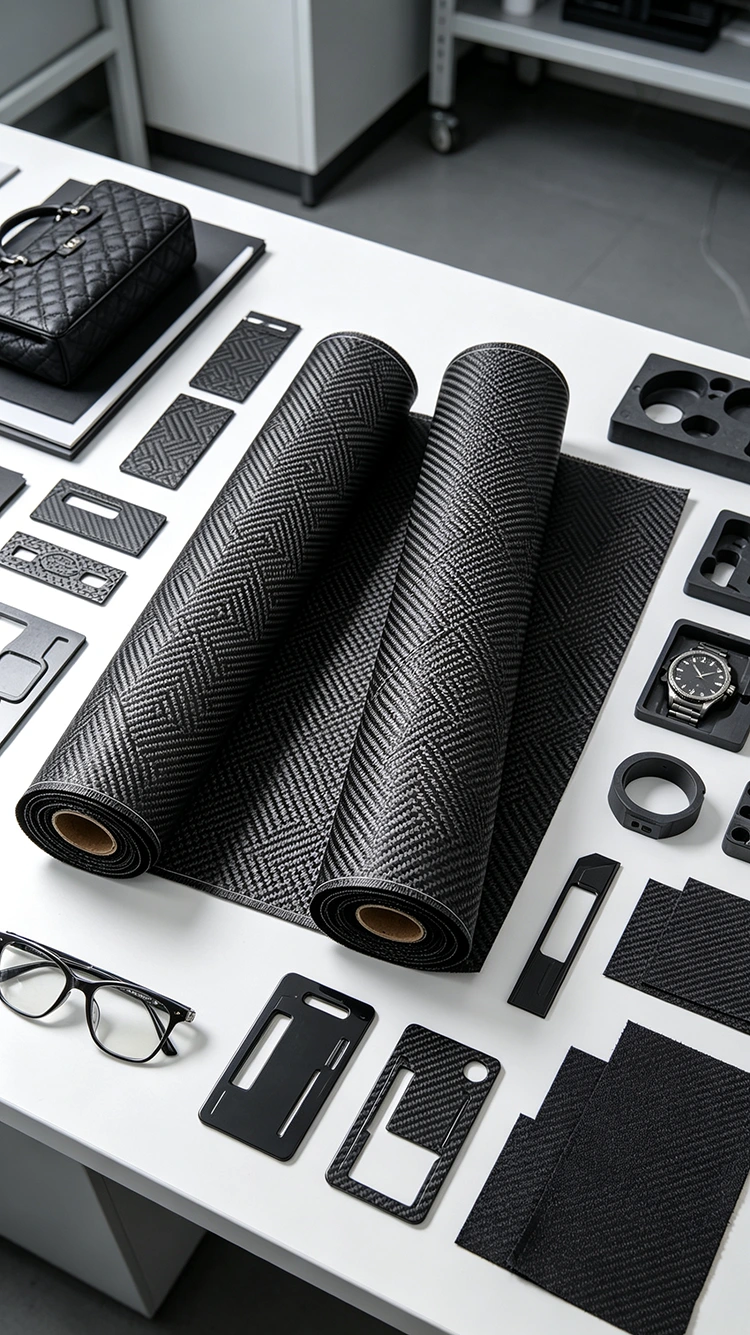

За видими композитни части тъканият модел може да остане открит след формоване и да стане част от завършената повърхност. Това прави конструкцията подходяща за компоненти като автомобилни облицовки, спортни продукти, корпуси на оборудване и персонализирани композитни части.

Действителният вид след формоване също зависи от разпределението на смолата, консолидацията, състоянието на матрицата и повърхностното покритие. Поради това моделът, който се вижда в сухата тъкан, не трябва да се третира като гаранция за крайния формован вид.

Жакардово, гладко и кепърово тъкане

Тези тъканни конструкции се различават главно по подредбата на преждата и получения повърхностен модел. Подходящият избор зависи от изискваното поведение на тъканта, геометрията на компонентите и завършения външен вид.

Таблицата описва типичните визуални и приложни разлики, а не механично класиране. Жакардовата тъкан не е автоматично по-здрава или по-твърда от обикновена или кепър. Крайните свойства на композита зависят от цялостната материална система и дизайна на ламината.

Избор на тъкан за композитна част

Платът трябва да бъде избран, след като са установени основните изисквания на компонента. Важните съображения включват необходимото тегло на тъканта, ширина, шарка на повърхността, драпировка, дебелина на ламината и метод на формоване.

За плосък или сравнително прост компонент може да е достатъчна обикновена тъкана структура. По-сложните повърхности може да изискват тъканна конструкция, която да следва матрицата без прекомерно изкривяване. Ако въглеродните влакна остават видими, необходимият модел трябва също да се вземе предвид по време на рязане и полагане.

Ориентацията на армировката остава отделно съображение при проектирането. Тъканият повърхностен модел сам по себе си не определя основната посока на структурно натоварване на композита. За части със специфично насочено натоварване, ламинатът трябва да бъде проектиран около изискваната ориентация на влакната и разположението на слоевете.

Изисквания за видима повърхност

Когато тъканта от въглеродни влакна остава видима, последователността между съседните части става важна. Посоката на рязане, напрежението на тъканта и манипулирането по време на подреждането могат да повлияят на подравняването на шаблона, особено върху извити повърхности.

Повърхността на формата и системата от смола също оказват влияние върху външния вид след втвърдяване. Равномерният модел на суха тъкан все още може да доведе до различен визуален резултат, ако потокът на смола, консолидацията или повърхностното покритие не се контролират последователно.

Структурни изисквания

За структурните компоненти тъканта трябва да бъде оценена заедно с класа на въглеродните влакна, системата от смола, съдържанието на влакна и графика на ламината. Моделът на Жакард не трябва да се използва като основна основа за определяне на структурната пригодност.

Типични приложения

Автомобилни компоненти

Платът от жакардови въглеродни влакна може да се обмисли за видима вътрешна облицовка, декоративни панели, капаци на оборудването и други компоненти, където тъканата повърхност е част от завършения външен вид. Спецификацията на тъканта трябва да съответства на геометрията на формоване и изискваното покритие на повърхността.

Спортна екипировка

Спортни продукти като компоненти за велосипеди, конструкции на ракети, гребла и аксесоари могат да използват видима тъкан от въглеродни влакна, където повърхностният модел се запазва след формоване. Необходимото тегло на тъканта и конструкцията на ламината зависят от отделния компонент.

Електронно оборудване

Избраните корпуси и структури на оборудването могат да включват тъкан от въглеродни влакна, когато материалът отговаря на механичните и размерните изисквания на приложението. Въглеродните влакна са електропроводими, така че изолационните и електромагнитните изисквания трябва да бъдат преразгледани, когато материалът се използва около електронни модули.

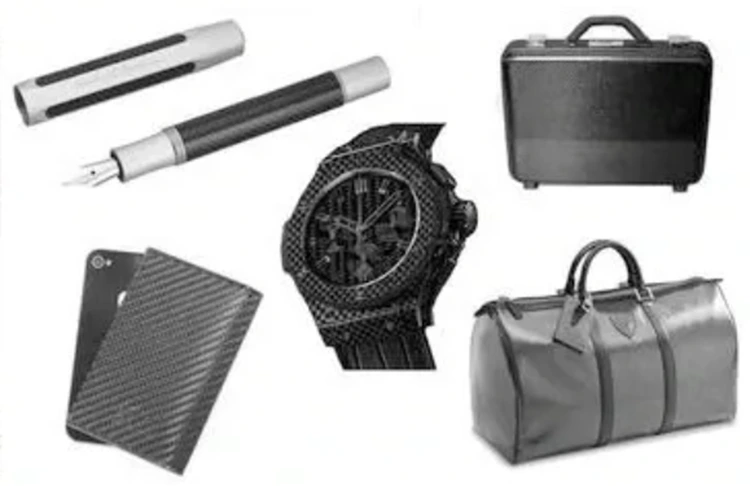

Персонализирани композитни продукти

Персонализираните композитни части могат да използват жакардов плат, когато се изисква конкретен тъкан модел. Преди производството моделът, теглото на тъканта, размерите, системата от смола и процесът на формоване трябва да бъдат потвърдени заедно, вместо да се уточнява тъканта само по външен вид.

Информация за материала

Обработка и повърхностно покритие

Окончателният външен вид на компонент от тъкани въглеродни влакна се влияе от целия процес на формоване. Поставянето на тъканта, потокът на смола, налягането на консолидация, повърхността на матрицата и условията на втвърдяване могат да променят начина, по който тъканта изглежда, след като детайлът бъде освободен от матрицата.

За компоненти с видими повърхности от въглеродни влакна, тъканта трябва да се борави внимателно по време на рязане и подреждане. Прекомерното разтягане или движение може да наруши подредбата на преждата и да причини видимо изкривяване на шарката.

Ако след формоването се нанесе прозрачно покритие, неговата дебелина, състояние на повърхността и съвместимостта с композита също трябва да се вземат предвид. Следователно завършеният вид се определя от тъканта и последващите стъпки на обработка, а не само от метода на тъкане.

Съображения за обработка и обслужване

Преди формоване тъканта от въглеродни влакна трябва да се съхранява и обработва в съответствие с изискванията на приложимата система за материали. След като бъде включен във втвърден композит, условията на работа се определят главно от системата от смола, дизайна на ламината, работната среда и условията на натоварване.

За видими компоненти от въглеродни влакна, рутинното почистване трябва да избягва ненужно триене и агресивни химикали, които могат да повлияят на повърхностното покритие или смола. Температурното излагане трябва да остане в границите, установени за готовата композитна система.

Surface scratches do not necessarily indicate structural failure. Въпреки това, напукване, разслояване, значителна повреда от удар или открита армировка трябва да бъдат оценени, когато компонентът има структурна функция.

Кога трябва да се провери компонент от въглеродни влакна?

Няма универсален интервал за проверка или смяна за всеки компонент от въглеродни влакна. Подходящият график за поддръжка зависи от конструкцията на частта, работната среда, условията на натоварване и изискванията на производителя.

Особено внимание трябва да се обърне на видими признаци като:

· Напукване на ламинат

· Разслояване или разделяне

· Значителни щети от удар

· Излагане на влакна, причинено от повреда на повърхността

· Загуба на структурна цялост

· Сериозно влошаване на защитното покритие

За критични за безопасността части решенията за инспекция и замяна трябва да следват изискванията за поддръжка, определени за готовия продукт, а не обща оценка на експлоатационния живот.

ЧЗВ

Какво е еднопосочен плат от въглеродни влакна?

Еднопосочната тъкан от въглеродни влакна в тази продуктова спецификация използва жакардов метод за тъкане, за да произведе изтъкан материал от въглеродни влакна с определен повърхностен модел. Точното подреждане на преждата, теглото на тъканта и структурните характеристики трябва да бъдат потвърдени от спецификацията на материала.

Как жакардът е различен от въглеродните влакна от кепър?

Twill използва редовен диагонален модел на преплитане, докато жакардовото тъкане позволява повече вариации в подреждането на преждата и видимия дизайн на шарката. Разликата е предимно в конструкцията и външния вид на тъканта, а не в автоматичната разлика в механичните характеристики.

Подходящи ли са въглеродните влакна Jacquard за структурни композити?

Може да бъде включен в композитни части, но структурната пригодност зависи от класа на въглеродните влакна, теглото на тъканта, системата от смола, ориентацията на влакната и дизайна на ламината. Методът на жакардово тъкане сам по себе си не установява механичните свойства на готовия компонент.

Може ли моделът на жакард да бъде персонализиран?

Наличността на модел зависи от спецификацията на тъкане и производствените изисквания. Персонализираното запитване трябва да включва необходимия модел, тегло на тъканта, размери и предвидено приложение за оценка.

Подходящ ли е за автомобилен интериор?

Може да се разглежда за видими тапицерии от въглеродни влакна, панели, декоративни компоненти и други автомобилни приложения, където тъканата повърхност е част от завършения външен вид. Материалът и процесът на формоване трябва да бъдат проверени спрямо изискванията за компонентите.

Колко дълго издържа композитът от въглеродни влакна Jacquard?

Няма единична стойност на експлоатационния живот, приложима за всяка готова част. Експлоатационният живот зависи от системата от смола, конструкцията на ламината, излагането на околната среда, температурата, условията на натоварване и поддръжката.

Как трябва да се поддържат видимите части от въглеродни влакна?

Поддържайте повърхността чиста и избягвайте ненужно триене или агресивни химикали. Ако е налице защитно покритие, неговото състояние също трябва да се наблюдава, тъй като повредата на повърхностното покритие може да повлияе на външния вид и защитата на композита.

Кога трябва да се смени готовият компонент?

Подмяната трябва да се основава на действителното състояние и изискванията за поддръжка на готовия компонент. Напукване, разслояване, значителна повреда при удар или загуба на структурна цялост са по-подходящи показатели от фиксирания брой експлоатационни години.
