Повърхностна подложка от въглеродни влакна за подсилващ слой

Повърхностните рогозки от въглеродни влакна се използват в композитни ламинати, когато се изисква разпределен слой от нарязани въглеродни влакна близо до повърхността на ламината или между подсилващите слоеве. Повърхностната подложка от въглеродни влакна за подсилващ слой е нетъкан материал, изработен от нарязани въглеродни влакна. Обикновено се използва заедно с основната структурна армировка, като спецификацията на материала се избира според конструкцията на ламината, системата от смола и процеса на формоване.

Позиция на ламинат

Композитният ламинат може да съдържа въглеродна тъкан, еднопосочни влакна, стъклени влакна, материал на сърцевината и смола в различни комбинации. Всеки слой има определена позиция и функция.

Опростена конструкция може да бъде организирана като:

Повърхност / слой смола
↓
Повърхностна подложка от въглеродни влакна
↓
Първична армировка от въглеродни или стъклени влакна
↓
Основни или допълнителни ламинатни слоеве

Тази последователност е само пример. Действителната позиция се определя от дизайна на частта и производствения процес. По принцип постелката не се използва вместо основната носеща армировка.

Материална структура

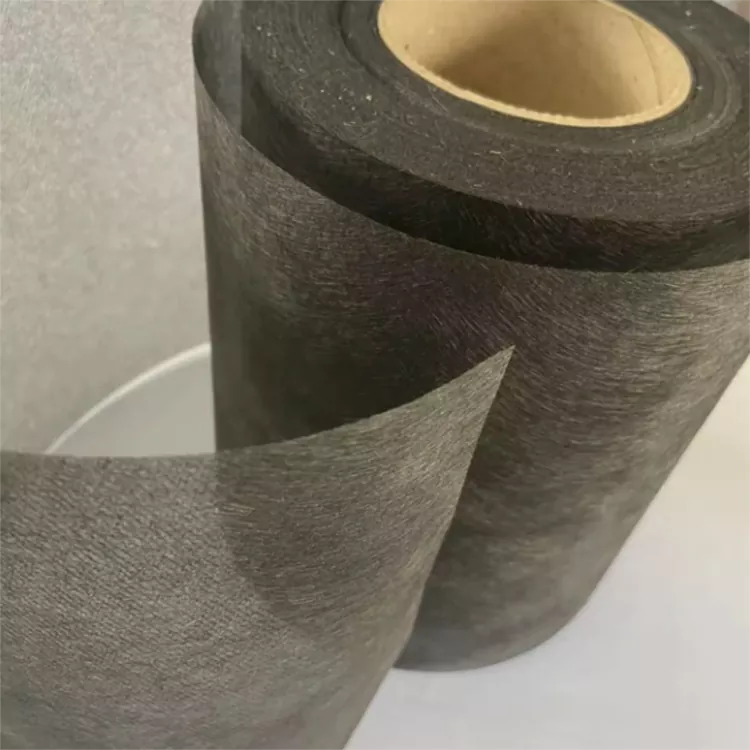

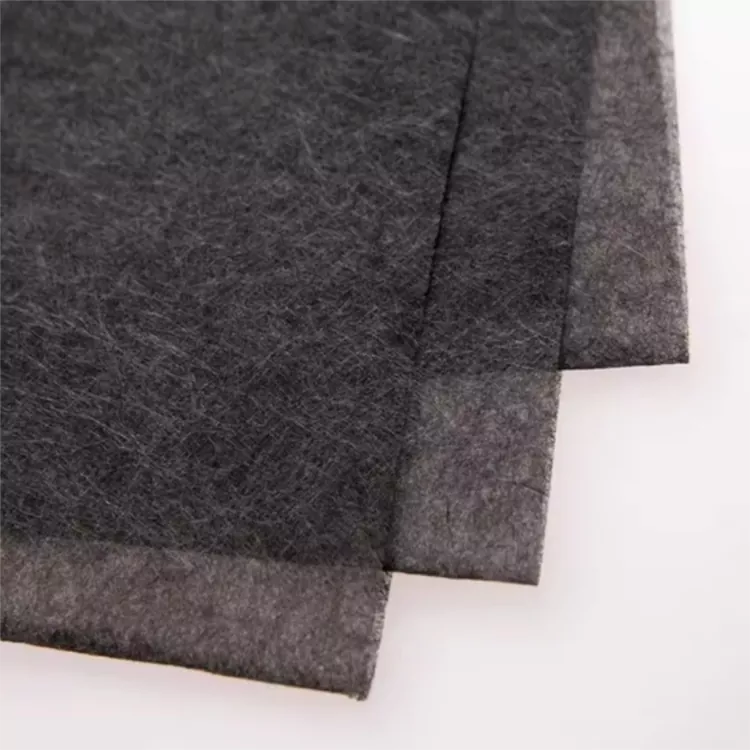

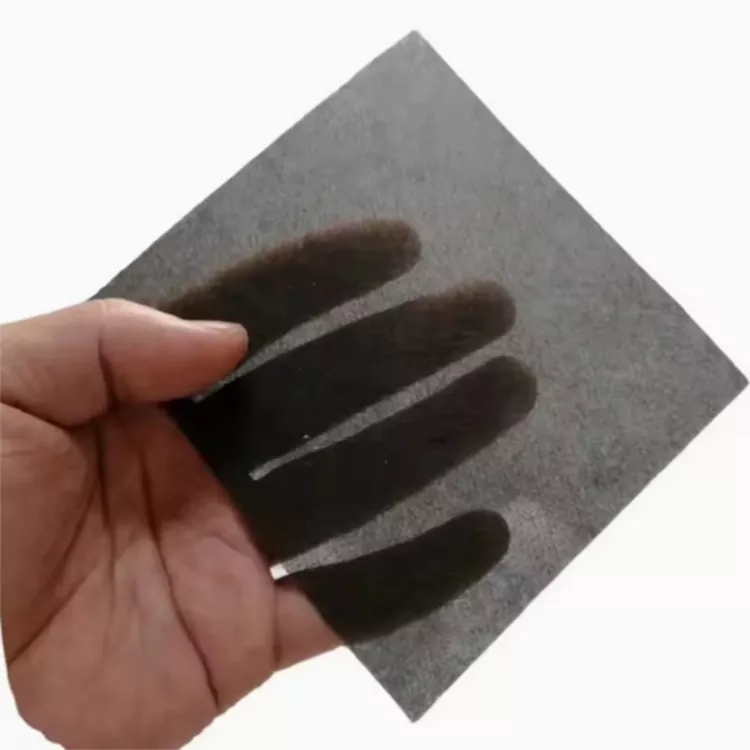

Материалът се състои от нарязани въглеродни влакна, разпределени в структура от нетъкан мат. За разлика от тъканите въглеродни тъкани, влакната не следват фиксирана подредба на основата и вътъка.

Тази структура позволява на постелката да покрие повърхност, без да въвежда друга определена посока на влакната. Може също така да съответства на извити секции на формована част, в зависимост от площното тегло, дебелината и геометрията.

Материалът може да служи като повърхностен слой, вторичен усилващ слой или слой от въглеродни влакна в ламинат от много материали. Неговият принос към завършената част се определя от количеството добавени въглеродни влакна, позицията му в ламината и заобикалящата армировка.

Повърхностна подложка и структурна армировка

Двата материала не трябва да се избират на една и съща основа. Структурната армировка обикновено се определя според натоварването, посоката на влакната и изискваните механични свойства. Повърхностната подложка е по-загрижена за разпределеното покритие на влакната, конструкцията на ламинат и местните изисквания за повърхност.

Избор на тегло на постелката

Площното тегло е един от основните параметри при определяне на постелка от въглеродни влакна. Може да се използва по-лек материал, където се изисква само тънък разпределен слой, докато по-тежката спецификация добавя повече въглеродни влакна към ламината.

Теглото трябва да се разглежда заедно с дебелината и поемането на смола. Необходимата спецификация също се променя в зависимост от позицията на подложката, броя на подсилващите слоеве и целевата дебелина на готовия компонент.

Yuruis доставя множество спецификации за площно тегло вместо едно фиксирано тегло. Клиентите могат да предоставят съществуваща спецификация, чертеж на ламинат или мостра, когато трябва да се съпостави конкретно тегло.

Практическа последователност на избор е:

Площно тегло → Дебелина → Съдържание на смола → Позиция на ламината → Изискване за завършена част

Спецификация на материала

Типични приложения

Материалът е предназначен за композитни компоненти, които включват разпределен слой от въглеродни влакна. Действителната конструкция варира в зависимост от геометрията на частта, армировъчната система и производствения метод.

Автомобилни компоненти

Може да се включи в избрани панели, капаци, корпуси и вътрешни композитни части, където в ламината е включен слой от въглеродни влакна.

Индустриални композитни части

Индустриалните формовани компоненти могат да комбинират рогозката с тъкани, еднопосочни или други подсилващи материали за изграждане на многослоен ламинат.

CFRP панели и черупки

За панели, капаци и черупкови конструкции, нетъканото разположение осигурява разпределено покритие от въглеродни влакна без добавяне на фиксирана посока на тъканите влакна.

FRP и CFRP продукти

Постелката може да бъде включена в ламинирани FRP или CFRP структури, където изискванията за материал изискват нарязани въглеродни влакна като един от подсилващите слоеве.

Спортна екипировка

Някои леки композитни спортни стоки могат да включват нарязани въглеродни влакна в многослоен ламинат. Необходимото тегло на материала и конструкцията зависят от готовия компонент.

Смола и формоване

Системата от смола и методът на формоване влияят върху това как нарязаните влакна се включват в ламината. Вискозитетът на смолата, намокрянето, условията на втвърдяване и крайната дебелина на ламината трябва да се вземат предвид при определяне на материала.

Постелката може да бъде оценена с епоксидни и други системи от смоли. Съвместимостта трябва да се проверява спрямо действителната формула на смолата, а не да се приема само от влакнестия материал.

За вакуумна инфузия материалът трябва да се вземе предвид заедно с инсталацията за инфузия, потока на смолата и пълната последователност на ламината. Проба може да се използва за проверка на овлажняването, манипулирането и консолидацията преди редовното производство.

Доставка и персонализиране на Yuruis

Yuruis доставя влакнести композитни материали от 2017 г. Продуктовата му гама включва материали от въглеродни влакна, E-glass roving, подложки от стъклени влакна и FRP продукти.

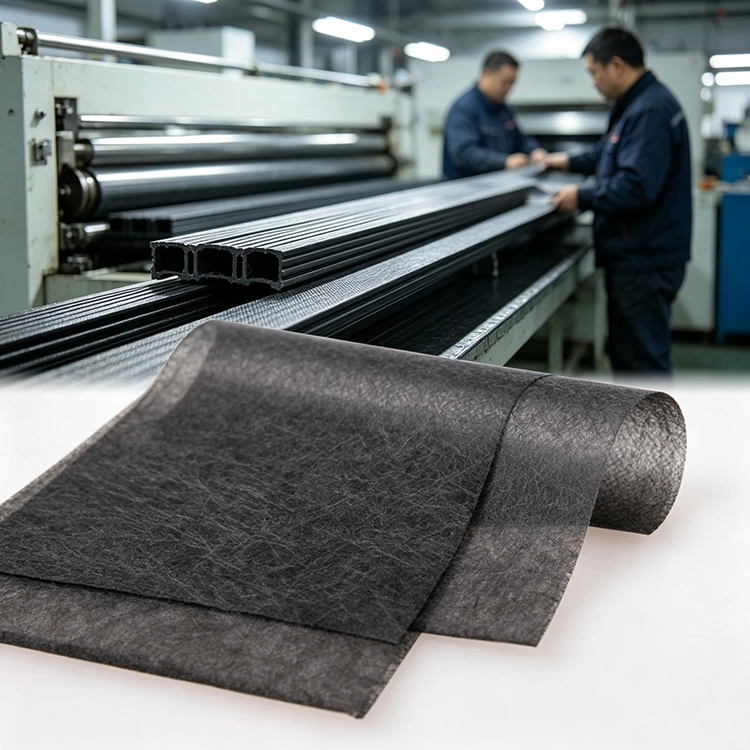

Операцията в Taizhou, Jiangsu включва оборудване за формоване, рязане и тестване, с заявен капацитет за производство на композитни материали от 2 милиона m² годишно.

За нова спецификация клиентите могат да предоставят чертеж, проба, съществуваща спецификация на материала, целево тегло или необходими размери. Тази информация може да се използва за определяне на конфигурацията на материала и формата на доставка.

За повърхностна подложка от въглеродни влакна за подсилващ слой стандартните ширини включват 1 m и 1,25 m. Ширина, дебелина, дължина и размери също могат да бъдат обсъдени за персонализирано производство.

Често задавани въпроси

Какво е повърхностна постелка от въглеродни влакна?

Това е нетъкана постелка, направена от нарязани въглеродни влакна. В композитен ламинат той може да образува разпределен слой от въглеродни влакна близо до повърхността или между други подсилващи слоеве.

Замяна ли е на тъканите въглеродни влакна?

Не. Двата материала имат различни структури. Тъканата въглеродна тъкан осигурява определени посоки на влакната, докато матът от нарязани влакна осигурява по-разпределено разположение и обикновено се използва като допълнителен слой.

Какви тегла са налични?

Налични са множество ареални тегла. Изборът зависи от необходимото съдържание на въглеродни влакна, позицията на ламината, целевата дебелина и изискванията за готовата част.

Може ли ширината и дебелината да бъдат персонализирани?

да Стандартните ширини са 1м и 1,25м. Персонализираната ширина, дебелина, дължина и размери могат да бъдат обсъдени според производствените изисквания.

Може ли да се използва с епоксидна смола?

Да, може да се оцени с епоксидни и други системи от смоли. Съвместимостта със смолата и овлажняването трябва да бъдат потвърдени чрез тестване с действителната формула.

Подходящо ли е за вакуумна инфузия?

Може да се оцени за вакуумна инфузия. Резултатът зависи от вискозитета на смолата, настройката за инфузия, последователността на ламината и необходимата крайна дебелина.

Може ли да следва извити повърхности?

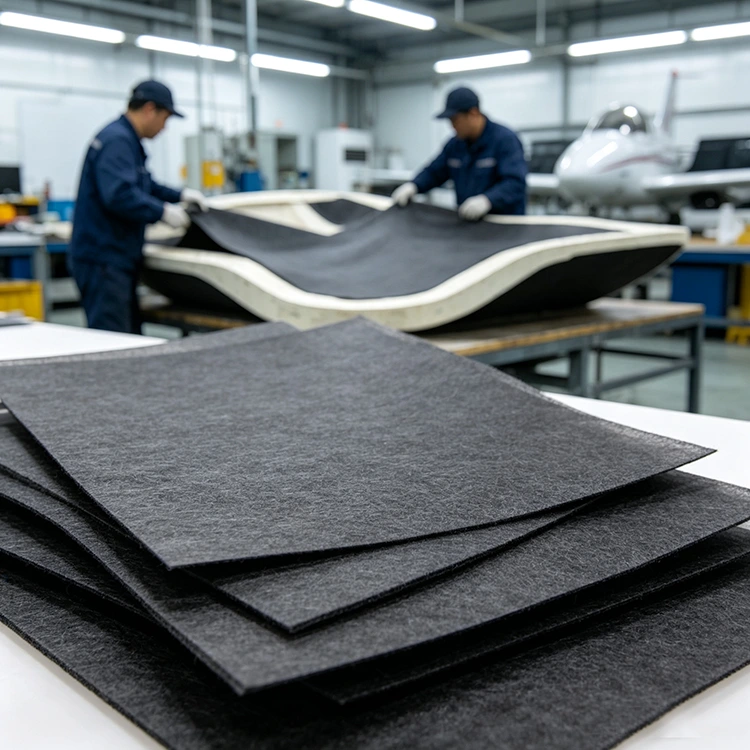

Структурата от нетъкани нарязани влакна може да съответства на извити формовани повърхности. Реалното боравене зависи от теглото на материала, дебелината и геометрията на частта.

Мога ли да поискам проба преди масово производство?

да Изискванията за примери могат да бъдат обсъдени въз основа на предвиденото приложение, размери, спецификация на материала и метод на обработка.
