Повърхностен филц от въглеродни влакна за навиване на нишки

Навиването на нишките се отнася главно до поставянето на армировката, ъгъла на навиване и здравината на ламината. Но повърхностният слой също влияе върху това как готовият композит изглежда и се държи по време на производството.

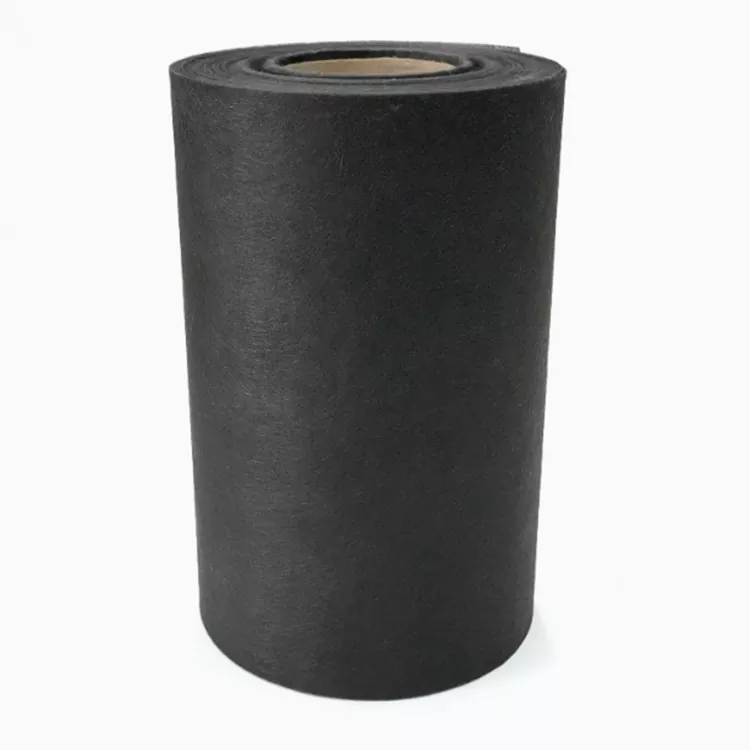

Повърхностният филц от въглеродни влакна за навиване на нишки е нетъкан материал, изработен от нарязани въглеродни влакна. Използва се като разпределен слой от въглеродни влакна върху цилиндрични и извити композитни части, където само основното усилване на намотката може да остави ясно изразен модел на влакна.

Филцът не е заместител на непрекъснатото структурно укрепване. Той има различна роля в ламината: повърхностно покритие, разпределение на влакната и взаимодействие със системата от смола.

Повърхностен слой в намотката на нишката

Раната композитна част обикновено съдържа няколко слоя. Непрекъснатият ровинг или плат осигуряват необходимата армировка, докато смолата свързва влакната в готовия ламинат.

Като отделен повърхностен слой може да се добави филц от въглеродни влакна. Неговите нарязани влакна се разпределят чрез нетъкана структура, а не подредени като непрекъснати нишки. Това прави материала подходящ за покриване на извити повърхности и намаляване на визуалния модел на долната армировка.

Слоят може да бъде разположен отвътре, отвън или на друго определено място в ламината. Позицията му се определя от конструкцията на готовия компонент.

Приложения за композитни продукти за рани

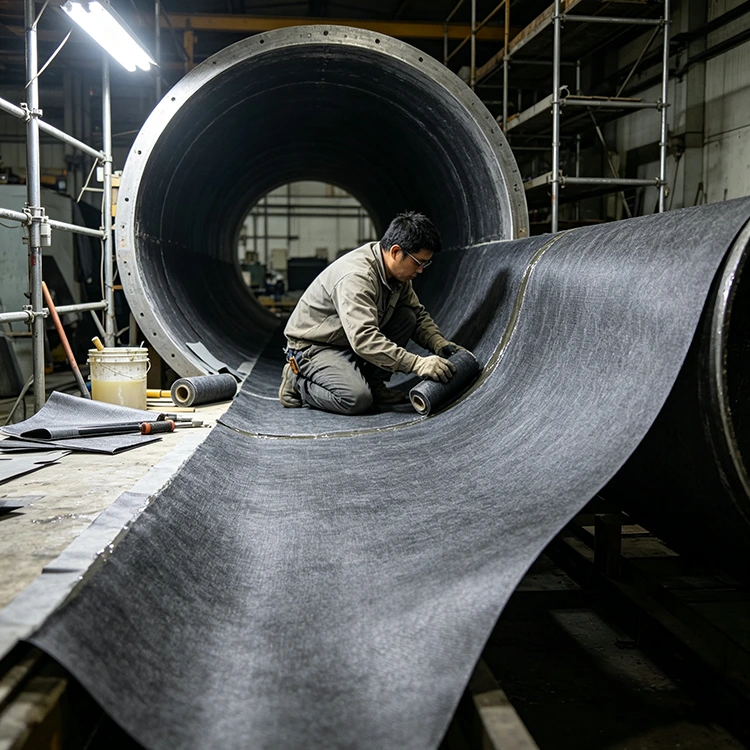

FRP и CFRP тръби

Composite pipes are commonly produced over a cylindrical mandrel with reinforcement wound at different angles. A surface felt can be incorporated into the inner or outer layer when a distributed carbon-fiber surface is required.

Той също така осигурява по-продължително покритие на влакната върху модела на навиване. Крайната повърхност обаче се влияе от смолата и процеса на втвърдяване, както и от филца.

Резервоари за съхранение на химикали

Резервоарите с нишка често комбинират системи от стъклени влакна, въглеродни влакна и смола в различни позиции на ламинат. Въглероден филц може да се използва, когато определената конструкция изисква повърхностен слой на основата на въглерод.

За химическо обслужване трябва да се има предвид целият ламинат. Изборът на смола и съхраняваната среда са особено важни.

Съдове под налягане

Съдовете под налягане изискват контролирано поставяне на армировка и ъгли на навиване, тъй като ламинатът носи вътрешно налягане. Филцовият слой изпълнява различна функция от основната структурна намотка.

Поради тази причина структурната армировка и повърхностният слой трябва да бъдат посочени отделно в проекта на ламината.

Други компоненти на раната

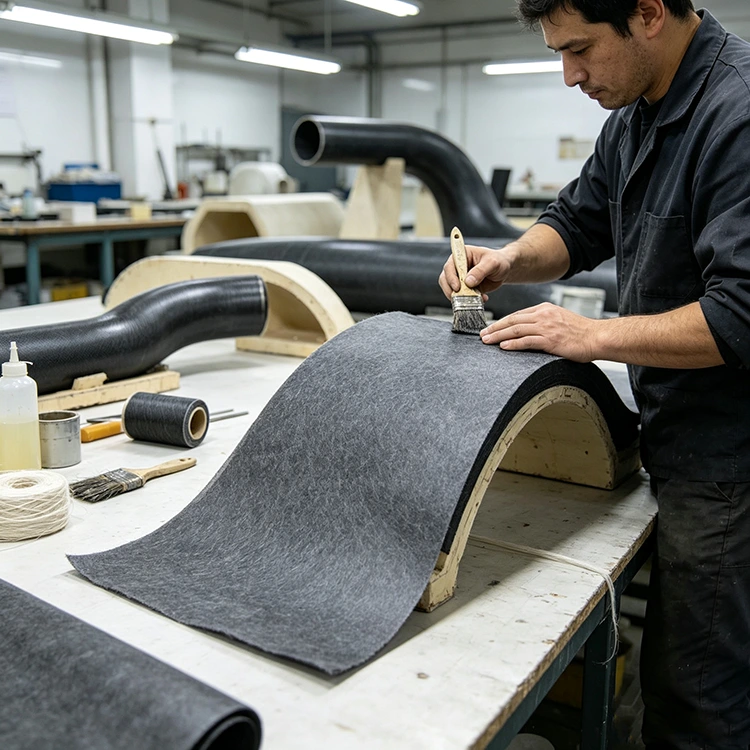

Други възможни приложения включват композитни ролки, индустриални тръби, цилиндрични корпуси и избрани CFRP компоненти. Общата характеристика е извита или цилиндрична повърхност, образувана от процес на навиване.

Структура на нарязани влакна

Разликата между филц и тъкана въглеродна тъкан започва със структурата на влакната.

Тъканата тъкан използва непрекъснати нишки, подредени в определени посоки. Избира се при необходимост от насочена армировка.

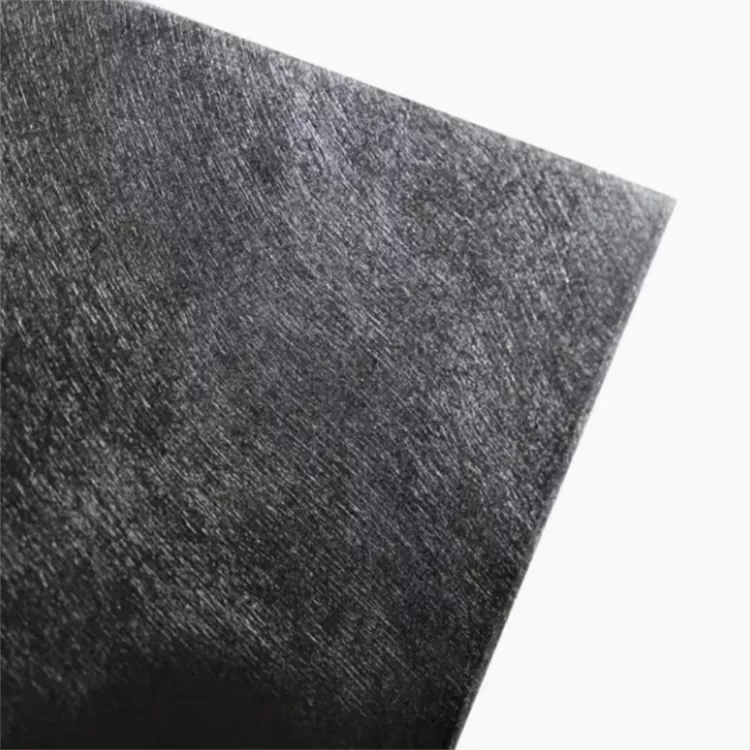

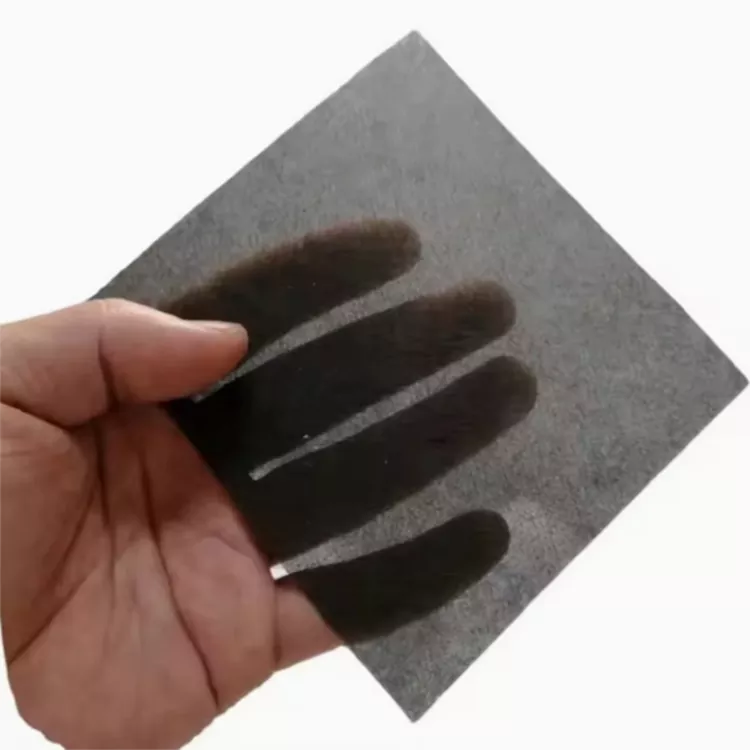

Филцът от въглеродни влакна използва нарязани влакна, разпределени през нетъкан слой. Няма фиксиран модел на тъкани 0° или 90° прежда. В резултат на това филцът може да се разпространи върху извита повърхност, без да въвежда същата насочена структура.

Това прави филца и тъканите допълнителни материали, а не преки еквиваленти. Едната осигурява контролирана ориентация на армировката; другият осигурява разпределено повърхностно покритие.

Намокряне на смолата по време на навиване

Намокрянето на смолата е една от практическите точки, които трябва да се проверят, когато се въвежда филц в съществуващ процес на навиване.

Смолата трябва да проникне в структурата на нарязани влакна преди втвърдяване. Вискозитетът на смолата, съдържанието на смола, методът на нанасяне, скоростта на навиване и температурата влияят върху това колко бързо и равномерно се случва това.

Yuruis доставя материала като нетъкан филц от въглеродни влакна. Неговата производителност по време на навиване все още е свързана със смолата и условията на обработка на клиента.

Производственият опит, използващ действителната система от смола, следователно е по-полезен от преценката на материала само от неговата спецификация. Показва как филцът се подава, приляга към дорника и се намокря по време на реалния процес.

Външен вид на повърхността след втвърдяване

Повърхността на навит с нишка компонент често отразява шарката на армировката отдолу. Разпределеният филцов слой може да помогне за създаването на по-непрекъсната повърхност от въглеродни влакна.

Наличните повърхностни спецификации са:

Гланциран

Матово

50% гланц

Тези опции за повърхност описват доставения материал. Те не определят сами крайния вид.

Съставът на смолата, състоянието на дорника или формата, температурата на втвърдяване и последващата обработка могат да променят външния вид на готовия композит.

Конфигурация на материала

Избор на правилната спецификация

Филцът трябва да съответства на действителния процес на навиване. Размерът на продукта, изискванията за смола и повърхност са по-полезни отправни точки, отколкото дебелината сама по себе си.

Геометрия на компонентите

Диаметърът, дължината и кривината влияят върху това как материалът се поставя и държи върху дорника. Права тръба и голям резервоар може да изискват различно боравене по време на производството.

Система от смола

Посочете типа смола и, когато е възможно, нейните нормални условия на обработка. Вискозитетът и прилагането на смола имат пряк ефект върху омокрянето.

Изискване за повърхност

Посочете дали основното изискване е покритие от влакна, текстура на повърхността или конкретно доставено покритие. Наличните опции са гланц, мат и 50% гланц.

Размери

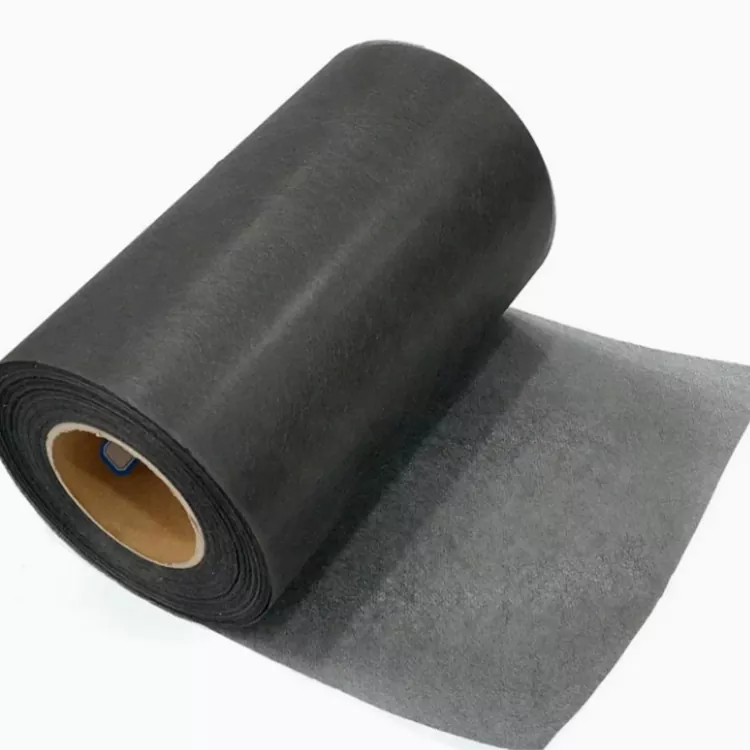

Стандартните ширини са 1м и 1,25м. Дебелината, дължината и размерите могат да бъдат направени според производствените изисквания.

Условия на навиване

Скоростта на навиване, нанасянето на смола и подаването на материала трябва да се имат предвид, когато филцът се използва на автоматизирана или непрекъсната линия.

Изпитание на криволичещата линия

Едно малко производствено изпитване може да отговори на въпроси, на които спецификацията на материала не може. Филцът може да бъде проверен с нормалната смола на клиента, скоростта на навиване и условията на втвърдяване.

Основните точки, които трябва да се спазват, са:

· Хранене и обработка

· Съвместимост с дорника

· Намокряне със смола

· Разпределение на фибрите

· Състояние на повърхността след втвърдяване

· Съвместимост със съществуващия ламинат

Съществуваща спецификация на материала, чертеж или проба могат да се използват, когато филцът се въвежда в установен процес на навиване.

За производство на композитни нишки и намотки

Повърхностен филц от въглеродни влакна за навиване на нишки се доставя за композитни тръби, химически резервоари, съдове под налягане, ролки, корпуси и други навити компоненти.

Стандартните ширини са 1м и 1,25м. Дебелината, дължината и размерите са налични според производствените изисквания.

За конкретно приложение геометрията на компонента, системата от смола, позицията на ламината и необходимото покритие на повърхността осигуряват основната информация за спецификация.

ЧЗВ

Какво представлява повърхностният филц от въглеродни влакна за навиване на нишки?

Това е нетъкан нарязан материал от въглеродни влакна, използван като повърхностен или функционален слой в композитни структури, навити с нишка. Тя е различна от непрекъснатата армировка, използвана за основния структурен слой.

Може ли филцът да се използва върху цилиндрични композитни продукти?

да Нетъканата структура може да следва цилиндрични и извити повърхности. Действителната работа зависи от спецификацията на филца, диаметъра на продукта и процеса на навиване.

Същото ли е като тъкана въглеродна тъкан?

Не. Тъканата въглеродна тъкан съдържа непрекъснати нишки в определени посоки. Филцът съдържа разпределени нарязани влакна и се използва за различна функция на ламинат.

Може ли да се използва с епоксидна или винилестерна смола?

Може да се обработва с различни смолисти системи. Овлажняването зависи от вискозитета на смолата, метода на нанасяне, температурата, съдържанието на смола и условията на втвърдяване.

Какви повърхностни покрития се предлагат?

Наличните спецификации са гланц, мат и 50% гланц. Окончателният външен вид също зависи от повърхността на смолата, дорника или матрицата и процеса на втвърдяване.

Може ли ширината и дебелината да бъдат персонализирани?

да Стандартните ширини са 1м и 1,25м. Дебелината, дължината и размерите могат да бъдат персонализирани според приложението.

Каква информация е необходима за оферта?

Useful information includes component size and shape, resin type, felt dimensions, surface requirement and approximate quantity. An existing material specification or sample is helpful for non-standard applications.

Могат ли да се предоставят проби?

Могат да се обсъдят примерни количества според необходимите размери и приложение. Тестването на филца с действителния процес на смола и навиване осигурява директна референция за производството.
