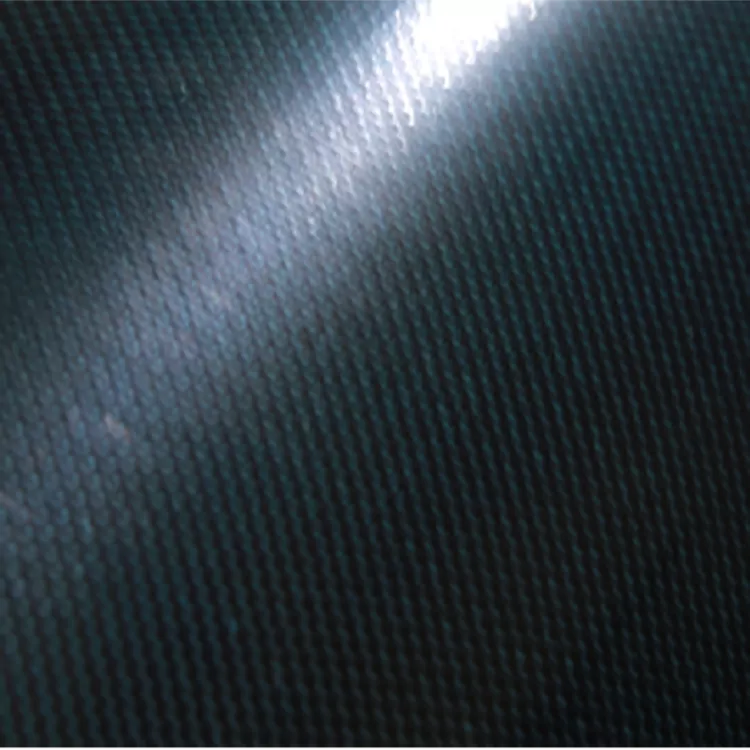

3K UD и двупосочна препрег тъкан от въглеродни влакна

3K UD и двупосочна препрегирана тъкан от въглеродни влакна съчетава подсилване от 3K въглеродни влакна с предварително импрегнирана матрица от смола в две различни подредби на влакната. UD конструкцията концентрира непрекъснатите влакна главно в една посока, докато двупосочната конструкция осигурява армировка в две основни посоки. Изборът между тях е свързан преди всичко с пътя на натоварване, структурата на ламината и геометрията на готовата композитна част.

За производителите на композитни материали това разграничение е по-важно от самото обозначение 3K. Компонент с доминиращо натоварване на опън, огъване или аксиално натоварване може да се възползва от ламинат, изграден около определена посока на влакната, докато панел или корпус, подложен на натоварвания в две посоки, може да изисква по-балансирано разположение на армировката.

UD и конструкция на двупосочни влакна

При UD конструкцията непрекъснатите въглеродни влакна са концентрирани главно в една посока. Това прави материала подходящ за компоненти, при които инженерният дизайн има ясен първичен път на натоварване, като например валове, греди, пръти и удължени структурни секции.

Двупосочната конструкция осигурява укрепване в две основни посоки. Може да се има предвид за панели, капаци, корпуси и други компоненти, където ламинатът трябва да носи товари по две оси, а не предимно по една посока.

Подреждането на влакната не определя само по себе си производителността на завършената част. Класът на влакната, обемната част на влакната, системата от смола, ориентацията на ламината, броят на слоевете, условията на консолидация и втвърдяване допринасят за крайните свойства на композита.

Какво означава 3K?

Обозначението 3K се отнася до въглеродни влакна, съдържащи приблизително 3000 отделни нишки. Той описва размера на снопа влакна, а не конкретна степен на якост.

Следователно за избор на материал 3K трябва да се разглежда заедно с класа на въглеродните влакна, системата от смола и конструкцията на армировката. 3K теглич може да се използва в различни ламинатни архитектури, а крайните композитни свойства зависят от това как армировката е ориентирана, консолидирана и втвърдена.

Това разграничение е особено важно при сравняване на UD и двупосочни материали. Обозначението 3K идентифицира влакнестия кабел, докато UD или двупосочната конструкция описва как тази армировка е подредена в препрега.

Информация за материала

Избор на посоката на влакното

За 3K UD и двупосочна препрег тъкан от въглеродни влакна, първият практически въпрос е как се очаква завършеният компонент да понесе своя товар. Укрепването трябва да бъде подредено така, че ламинатът да осигурява материал там, където дизайнът го изисква, вместо да избира UD или двупосочна конструкция въз основа само на външния вид на тъканта.

UD Строителство

UD армировката обикновено се разглежда за валове, пръти, греди и други удължени части с определена основна посока на натоварване. Допълнителни слоеве извън осите могат да бъдат включени в ламинат, когато компонентът също се нуждае от подсилване във вторичните посоки.

Двупосочна конструкция

Може да се има предвид двупосочна армировка за панели, капаци, корпуси и други части, където натоварванията или изискванията за коравина се простират в две основни посоки. Реалният баланс между двете посоки зависи от конструкцията на материала и графика на ламината.

Дизайн на ламинат

Предварителната конструкция трябва да се оценява като част от целия ламинат, а не като изолиран лист. Ориентацията на влакната, последователността на слоевете, дебелината, съдържанието на смола и условията на консолидация влияят върху това как товарите се прехвърлят през готовия композит.

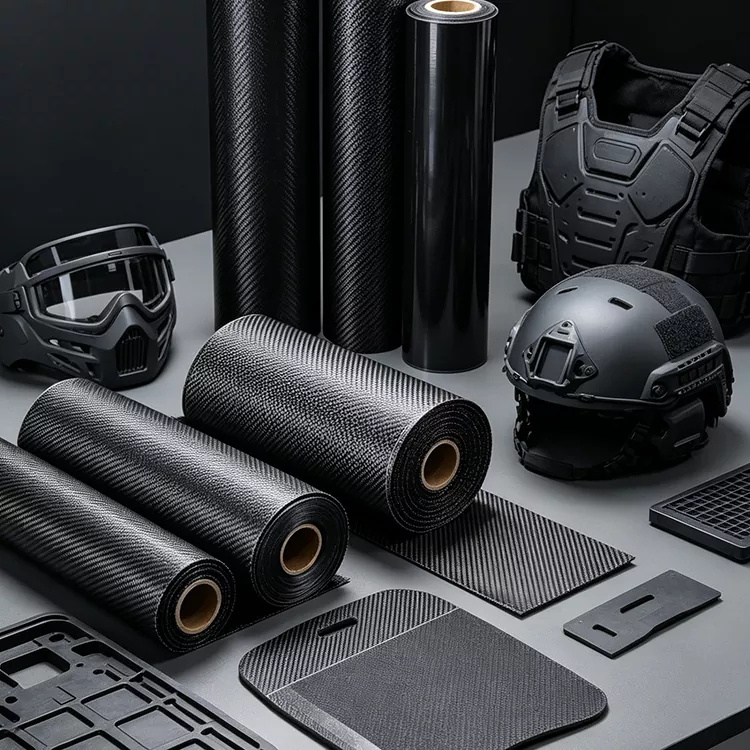

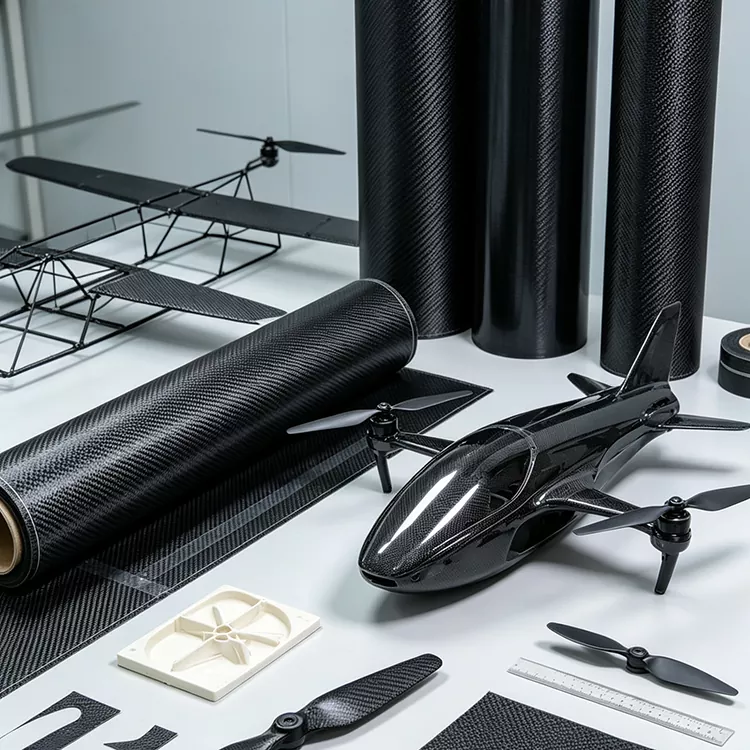

Типични приложения

Материалът може да се счита за композитни компоненти, където се изисква насочена армировка и контролирано съдържание на смола. Подходящата конструкция зависи от геометрията на частта, състоянието на натоварване, метода на формоване и необходимата дебелина на ламината.

Спортна екипировка

Материалът може да се използва в леки спортни конструкции, където твърдостта, поведението на умора и масата са важни съображения за проектиране. Потенциалните приложения включват валове за голф, компоненти за велосипеди, структури на ракети, гребла и други формовани композитни части.

Автомобилни компоненти

Автомобилните приложения могат да включват леки панели, усилващи компоненти, избрани структурни части и компоненти, ориентирани към производителността. Може да се има предвид UD конструкция, когато частта има определен първичен път на натоварване, докато двупосочна армировка може да се използва, когато се изисква опора през две оси.

Индустриални композитни части

Индустриалните приложения могат да включват панели, корпуси, скоби, греди, пръти и леки компоненти на оборудването. Предпочитаната конструкция зависи от това дали компонентът има доминираща посока на натоварване или изисква армировка в множество посоки.

Електронно оборудване

За избрани корпуси на оборудването и структурни компоненти въглеродните влакна могат да осигурят ниско тегло и структурна опора. Тъй като въглеродните влакна са електропроводими, електрическата изолация и електромагнитните изисквания трябва да се разглеждат като част от цялостния дизайн на монтажа.

Избор на материал преди производство

За нов композитен проект материалът трябва да бъде посочен според компонента и производствения процес, а не само по името на продукта. Важната информация включва необходимата конструкция от влакна, система от смола, ширина, дебелина, схема на ламинат и метод на формоване.

За UD частите основната посока на влакното трябва да бъде идентифицирана заедно с всяка необходима извъносева армировка. За двупосочни части трябва да се потвърди необходимият баланс на армировката и ориентацията на слоя. Тези подробности помагат да се определи дали спецификацията на материала е в съответствие с предвидения път на натоварване.

Изискванията за смола също трябва да бъдат потвърдени преди производството. Тъй като това е предварително импрегниран материал, системата от смола и съдържанието на смола влияят върху условията на работа, съхранение, формоване и втвърдяване. Когато материалът се интегрира в съществуващ производствен процес, текущите параметри на обработка на клиента или спецификацията на материала могат да се използват като референция.

ЧЗВ

Какво представлява 3K UD препрег от въглеродни влакна?

Това е препрег, използващ 3K армировка от въглеродни влакна, подредена предимно в една посока и комбинирана с матрица от смола преди формоване. Подходящ е за композитни части, където армировката трябва да следва определена посока на натоварване.

Каква е разликата между UD и двупосочни въглеродни влакна?

UD поставя по-голямата част от непрекъснатите влакна в една основна посока. Двупосочната конструкция осигурява укрепване в две основни посоки. Изборът зависи от условията на натоварване, геометрията на частта и дизайна на ламината на готовия компонент.

Материалът съдържа ли вече смола?

да Това е предварително импрегниран материал, което означава, че армировката от въглеродни влакна вече е комбинирана с матрица от смола. Конкретната система от смола и съдържанието на смола трябва да бъдат потвърдени за избраната спецификация.

3K същото ли е като степента на якост?

№ 3K описва приблизителния брой нишки на въглеродните влакна. Крайните характеристики на композита също зависят от класа на влакната, системата от смола, обемната част на влакната, ориентацията на ламината и условията на втвърдяване.

Може ли материалът да бъде персонализиран?

да Yuruis осигурява производство по поръчка и може да обсъди персонализирани размери, ширина и други изисквания на проекта според предвиденото приложение и производствения процес.

Кои индустрии използват този тип препрег?

Приложенията могат да включват спортно оборудване, автомобилни компоненти и индустриални композитни части. Избраните структури на електронното оборудване могат също да използват композити от въглеродни влакна, когато материалните и електрическите изисквания са съвместими с приложението.

Каква информация трябва да предоставя, когато поискам оферта?

Осигуряването на необходимата ширина, дебелина, конструкция на влакна, изискване за смола, приложение, метод на формоване и очаквано количество ще помогне да се определи подходящата спецификация. За структурни части чертежът или графикът за ламинат също могат да бъдат полезни за потвърждаване на необходимата ориентация на влакната.
